Separatory magnetyczne w instalacji grzewczej – do czego służą i gdzie je montować
Separator magnetyczny nie jest opcjonalnym dodatkiem, który można pominąć. W instalacji grzewczej odpowiada za wychwytywanie zanieczyszczeń medium, w tym magnetytu, które z czasem pogarszają przepływ, obniżają sprawność układu i mogą prowadzić do uszkodzenia pomp oraz wymienników. Aby jednak separator spełniał swoją funkcję, musi być dobrany do warunków instalacji oraz zamontowany w odpowiedni sposób.
W artykule przeczytasz:
- jaką rolę pełni separator magnetyczny w instalacji grzewczej,
- dlaczego magnetyt stanowi zagrożenie dla pracy systemu grzewczego,
- gdzie zamontować separator, żeby działał skutecznie,
- dlaczego miejsce montażu i dostęp serwisowy mają znaczenie,
- jak ułatwić późniejszą obsługę separatora.
Skąd biorą się zanieczyszczenia w instalacji
W każdej instalacji grzewczej z czasem medium ulega zanieczyszczeniu, m.in. piaskiem czy drobinkami metalu. Jednym z najbardziej kłopotliwych zanieczyszczeń jest magnetyt, czyli czarny osad (tlenek żelaza), który powstaje w wyniku korozji elementów stalowych w instalacji. Ze względu na właściwości ferromagnetyczne drobinki magnetytu mają tendencję do osadzania się pompach obiegowych.
Najważniejsze zagrożenia związane z obecnością magnetytu w instalacji to:
- osadzanie się na wirniku pompy i zaburzanie jego wyważenia,
- ryzyko zatarcia lub zablokowania wirnika przez nagromadzony szlam magnetyczny,
- spadek sprawności hydraulicznej pompy i pogorszenie jej parametrów pracy,
- ograniczenie chłodzenia elementów pompy, co może prowadzić do przegrzewania,
- przyspieszone ścieranie elementów pracujących, w tym łożysk, uszczelek i innych precyzyjnych części mechanicznych,
- odkładanie się osadu na powierzchniach wymienników ciepła, co pogarsza wymianę cieplną,
- zwężanie lub blokowanie przepływu w wąskich kanałach wymienników.
Wszystkie te zjawiska z czasem prowadzą do spadku efektywności systemu i wzrostu ryzyka awarii, a więc także kosztownych napraw.
Dlaczego separator magnetyczny ma realny wpływ na pracę instalacji
W praktyce zanieczyszczenie medium grzewczego może powodować głośniejszą pracę instalacji, ograniczać przepływ i obniżać sprawność systemu. To z kolei przekłada się na większe zużycie energii i ryzyko awarii.

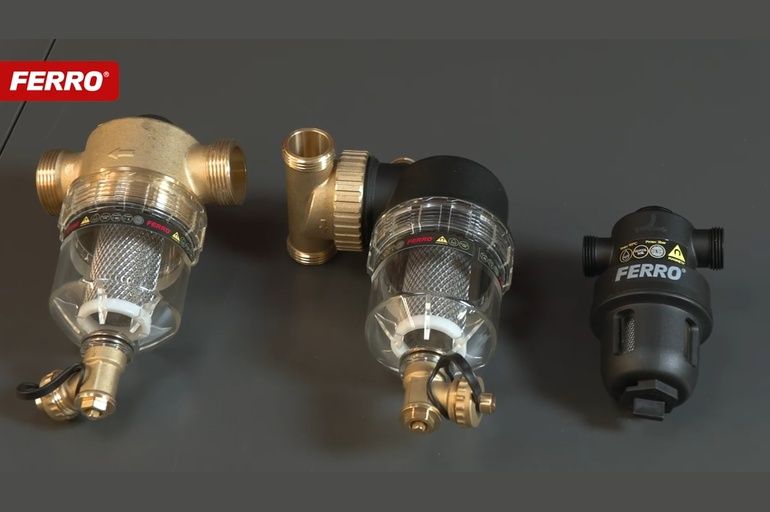

Separator magnetyczny w znacznej mierze eliminuje ten problem, ponieważ skutecznie wychwytuje z medium zarówno cząstki ferromagnetyczne, jak i inne zanieczyszczenia. Dzięki niemu instalacja może dłużej pracować stabilnie, cicho i z pełną sprawnością. Skuteczność filtracji zapewniają siatkowy filtr i magnes neodymowy. W modelach FERRO FMDS25 i FMDS32 zastosowano magnes o sile aż 12 000 Gs i podwójną siatkę filtracyjną. Wraz z powiększoną komorą osadnika zapewniają skuteczność separacji i długi czas pracy między kolejnymi czyszczeniami.
Zastosowanie separatora zanieczyszczeń ma więc bardzo praktyczny wymiar - chroni pompy i wymienniki, zapewniając im dłuższą żywotność.
Gdzie zamontować separator magnetyczny
Miejsce montażu separatora ma kluczowe znaczenie dla jego skuteczności. Zasada jest prosta – powinien się znaleźć tam, gdzie wychwyci zanieczyszczenia zanim trafią do elementów najbardziej narażonych na ich działanie. Dlatego separatory montuje się najczęściej:
- na rurze powrotnej przed kotłem,
- na ssaniu pompy,
- przed wymiennikiem ciepła.
Dlaczego zalecana jest pozycja pionowa
Kluczowa zasada montażu separatora: strzałka na korpusie musi być zgodna z kierunkiem przepływu medium. To podstawa jego prawidłowego działania. Wszystkie separatory FERRO mają czytelne oznaczenie na korpusie.
Kompaktowy separator FERRO FMDS20 przystosowany jest do montażu na rurach poziomych i pionowych. Z kolei model FMDS25 daje możliwość regulacji kąta montażu w zakresie 0–180°, co ułatwia dopasowanie separatora do zastanej instalacji.
Dobrą praktyką jednak jest montowanie separatora w pozycji pionowej, ponieważ sprzyja to optymalnemu oddzieleniu zanieczyszczeń i ułatwia czyszczenie osadnika – po odkręceniu jego pokrywy lub zaworu spustowego woda z osadem wypłynie grawitacyjnie.
Miejsce montażu powinno ułatwiać późniejszy serwis
Separator warto montować w miejscu widocznym i łatwo dostępnym, ponieważ wymaga okresowej kontroli i czyszczenia. Pełne czyszczenie separatora zalecane jest przynajmniej raz w roku. Poziom zanieczyszczenia separatorów FERRO łatwo sprawdzać na bieżąco dzięki okienku rewizyjnemu w osadniku (model FMDS20) lub w całości transparentnej pokrywie osadnika (modele FMDS25 i FMDS32). Jeżeli separator zostanie zamontowany w trudno dostępnym miejscu, każda taka czynność będzie bardziej czasochłonna.
Co ułatwia czyszczenie separatora
W separatorach magnetycznych FERRO zastosowano rozwiązania, które ułatwiają jego obsługę. Transparentna obudowa osadnika lub okienko rewizyjne pozwalają szybko, bez demontażu, ocenić stopień zabrudzenia. Zawór spustowy (w modelach FMDS25 i FMDS32) umożliwia opróżnienie komory przed czyszczeniem. Do każdego separatora producent dołącza klucz ułatwiający jej otwieranie.
Separator magnetyczny to istotny element instalacji grzewczej, który ma znaczący wpływ na jej efektywną pracę, bezawaryjność i żywotność kluczowych podzespołów. Dobrze zamontowany zapewnia skuteczna ochronę przed szkodliwym działaniem magnetytu i innych zanieczyszczeń medium.
