Jak wykonać połączenie w systemie zaprasowywanym PRESS FERRO – 5 kroków

System zaprasowywany PRESS od FERRO to pewność, bezpieczeństwo i wygoda montażu. Zobacz, jak w 5 prostych krokach prawidłowo wykonać trwałe połączenia w instalacjach wodnych i grzewczych.

System zaprasowywany PRESS od FERRO to kompletne rozwiązanie do instalacji ciepłej i zimnej wody użytkowej, centralnego ogrzewania oraz wody lodowej. Obejmuje rury wielowarstwowe PERT II/AL/PERT II, mosiężne złączki, akcesoria montażowe oraz dedykowane narzędzia. Wszystkie elementy zostały zaprojektowane tak, aby tworzyć jeden, w pełni kompatybilny system.

Wykonanie połączenia w systemie zaprasowywanym PRESS FERRO jest dla montera proste i powtarzalne, a dla inwestora – bezpieczne na lata. Zobacz, krok po kroku, jak je zrobić.

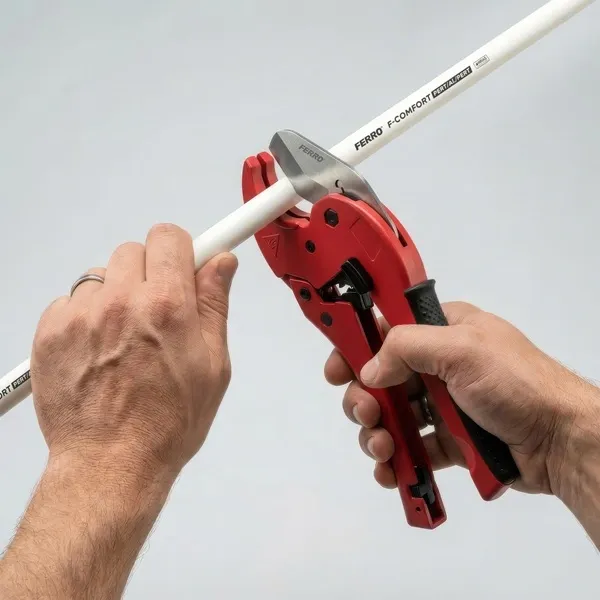

Krok 1: Przytnij rurę wielowarstwową

Najpierw trzeba przyciąć na wymiar (zgodnie z projektem) rurę wielowarstwową PERT II/AL/PERT II. To proste przy użyciu nożyc z systemu PRESS, które dają równe, gładkie cięcie, bez względu na średnicę rur (ich zakres wynosi od 16 do 32 mm).

Warto wiedzieć, że rury wielowarstwowe PERT II/AL/PERT II wyróżniają się m.in. niską rozszerzalnością cieplną, pamięcią kształtu, gładką powierzchnią wewnętrzną, odpornością na korozję i osadzanie kamienia, barierą antydyfuzyjną. Dostępne są także w wersji z fabryczną otuliną o grubości 9 mm (czerwoną i niebieską). Ich maksymalne parametry pracy to: temperatura 90°C i ciśnienie do 10 bar.

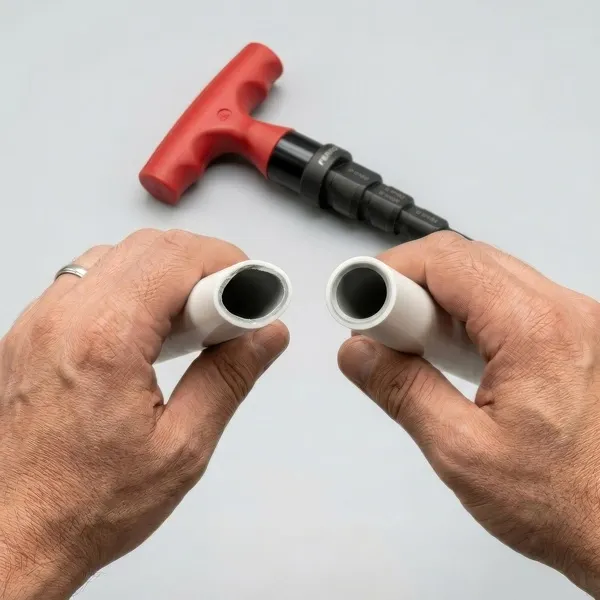

Krok 2: Zrób kalibrację rury wielowarstwowej

Następną czynnością jest kalibracja, niezbędna do przygotowania rury wielowarstwowej do połączenia ze złączką. Dzięki niej końcówka rury jest wyrównana i gładka, precyzyjnie łącząc się ze złączką.

Kalibrator to proste, ręczne narzędzie, również dostępne w systemie PRESS. Wykonany jest ze stali i tworzywa. Nadaje się do kalibracji rur jedno- oraz wielowarstwowych o średnicy od 16 do 32 mm.

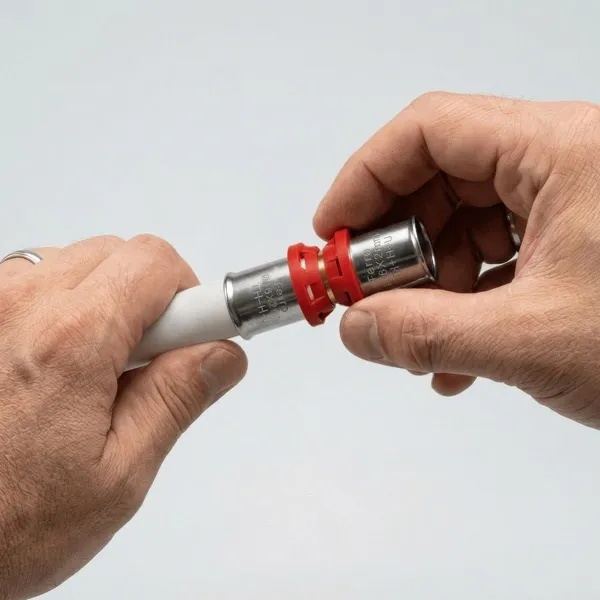

Krok 3: Zamontuj złączkę zaprasowywaną

Rurę wsuń do oporu w króciec złączki. Następnie sprawdź przez wizjer, czy została prawidłowo osadzona. Dodatkowym zabezpieczeniem jest wewnętrzny profil ząbków, który stabilizuje połączenie oraz zapobiega wysunięciu rury.

Złączki wyposażone są w charakterystyczne kolorowe pierścienie ułatwiające szybką identyfikację średnicy:

• 16 mm – czerwony,
• 20 mm – czarny,
• 26 mm – szary,
• 32 mm – biały.

Ponadto dostępne są w wielu wariantach, jak modele proste, redukcyjne, kolana, trójniki, przejścia gwintowane z mosiądzu CW617N-4MS. Ich konstrukcja obejmuje m.in. podwójne uszczelnienie O-ring i stalową tuleję zaciskow.

Krok 4: Wykonaj i sprawdź zaprasowanie

Zaciśnij połączenie przy użyciu zaciskarki i odpowiedniego profilu szczęk. Z systemu PRESS FERRO wybrać można zaciskarki akumulatorowe, przewodowe i ręczne ze szczękami o profilu TH – w zależności od warunków na budowie oraz budżetu na sprzęt.

Pamiętaj, by skontrolować zaprasowanie – na złączce powinny być widoczne wyraźne, symetryczne wgniecenia po szczękach zaciskarki.

Krok 5: Wykonaj próbę ciśnieniową

Ostatni krok to wykonanie próby szczelności ciśnieniowej zgodnie z obowiązującymi wymaganiami, jednak nie mniej niż 6 bar przez 24 godziny. Co bardzo istotne: system PRESS od FERRO zapewnia powtarzalną jakość połączeń i wysoki poziom bezpieczeństwa, m.in. dzięki funkcji LBP (Leak Before Press), która umożliwia wykrycie niezaprasowanego połączenia jeszcze zanim instalacja zostanie ukryta pod podłogą czy tynkiem ścian.

System zaprasowywany PRESS od FERRO to kompatybilne elementy, powtarzalna jakość każdego połączenia, stała siła zacisku oraz ergonomiczna praca i wysoka wydajność montażu. Spełnia wymagania normy PN-EN 21003. Posiada Krajową Deklarację Właściwości Użytkowych, atest higieniczny PZH, certyfikat Water Regulations Advisory Scheme oraz klasy zastosowań 1, 2, 3 i 4 przy ciśnieniu do 10 bar.

Poznaj PRESS SYSTEM z bliska. Zobacz krótką animację, która pokazuje wszystkie elementy systemu oraz ich wzajemną kompatybilność! https://www.youtube.com/watch?v=ZOdQWTkfi1I
